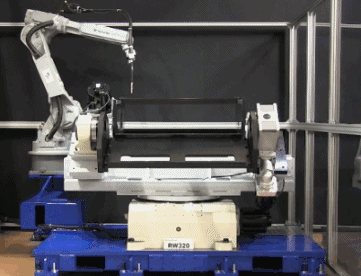

RW系列
RW系列的大口徑中空輸出法蘭，以及扁平化的箱體結構，
使設備配線、配管使用更為方便，可對應各種安裝空間要求。
不僅搭載高精度的RollerDrive零背隙凸輪傳動，而且具有高剛性的內部結構。
使RW機型在高速轉位中緊急停止時也能提供良好的穩定性。
產品型號
- RW170 / RW240 / RW320
標準配置
- 適配市場主流伺服電機
產品特點
- 180°分度時間僅1.5Sec／2000kg 【RW320】
機型
| RW170 | RW240 | RW320 |
| 可承載 | 2000kg | 5000kg | 9000kg |
| 許容扭矩 | 5500N?m | 8800N?m | 10700N?m |
| 許容慣量 | 250kgm2 | 1400kgm2 | 4500kgm2 |
| 減速比 | 1／72 | 1／120 | 1／120 |
| 平面振動 | 10μm以下 | 10μm以下 | 10μm以下 |
| 回轉角度 | 0?360° | 0?360° | 0?360° |
| 最大回轉速度 | 210°／sec（35rpm） | 150°／sec（25rpm） | 150°／sec（25rpm） |
| 重復精度 | ±0.05（R=1000mm） | ±0.05（R=1000mm） | ±0.05（R=1000mm） |
| 180°轉位時間 ※ | 3.0sec | 2.5sec | 1.5sec |
| 本體重量 | 120kg | 400kg | 640kg |
※：搭載2000kg時
可搭載伺服
| RW170 | RW240 | RW320 |
| 品牌 | 型號 | 容量
（kw） | 型號 | 容量
（kw） | 型號 | 容量
（kw） |
| 安川電機 | SGMGV-30A3A2E | 2.9 | SGMGV-44A3A2E | 4.4 | SGMGV-75A3A2E | 7.5 |
| 三菱電機 | HF-SP352BJ（J3）
HG-SR352BJ（J4） | 3.5 | HF-SP502BJ（J3）
HG-SR502BJ（J4） | 5.0 | HF-SP702BJ（J3）
HG-SR702BJ（J4） | 7.0 |
| FANUC | αiF12/3000
（A06B-0243-B400） | 3.0 | αiF22/3000
（A06B-0247-B400） | 4.0 | αiF30/3000
（A06B-0253-B400） | 7.0 |
＊：以上型號伺服帶剎車
