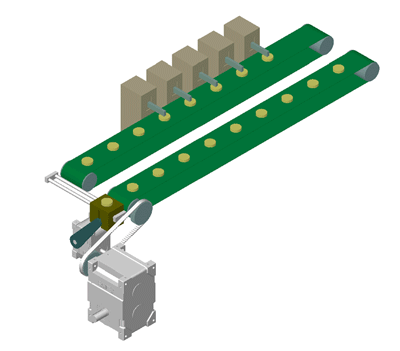

輸出軸法蘭盤設計，加上凸源結構做中心定位。

內部結構可承受一定的徑向或軸向外力。

廣泛應用于較大負載的盤式加工設備。

產品型號

 - 4.5DF / 6DF / 7DF / 8DF / 11DF / 14DF / 18DF / 25DF

    30DF / 35DF / 40DF / 45DF / 65DF

產品特點

 - 輸入 / 輸出 最高支持700rpm

標準配置

 - 標準配用空心軸齒輪減速電機，可配合變頻器調速

SANDEX-DF 系列特性表

項目	單位	4.5DF/EF/RF	6DF/EF/RF	7DF/EF/RF	8DF/EF/RF	11DF/EF/RF	14DF/EF/RF	18DF/EF/RF
工位數		2、3、4、5、6、8、10、12、15、16、18、20、24、30、32、36、40、48
擺動角	deg	5、10、15、30、45、60、90
減速比		3、4、5、6、8、10、12
輸入軸轉速	rpm	0?700
凸輪曲線		変形臺形、変形正弦、変形等速度
輸出軸容許軸向載荷	N	1274	1372	2156	3234	5488	7448	11760
輸出軸容許徑向載荷	N	1372	1392	2940	4116	6860	9800	14700
輸出軸的容許扭矩	N?m	需計算參考扭矩功能表
輸出軸抗扭剛度	N?m/ rad	3.72×104	4.9×104	6.66×104	1.37×105	3.53×105	7.06×105	1.47×106
輸出軸的慣性矩	kg?m2	3.5×10-4	6.0×10-4	1.7×10-3	4.0×10-3	2.18×10-2	4.25×10-2	0.183
輸出軸的容許彎曲扭矩	N?m	44.1	44.1	78.4	107.8	294	490	980
輸入軸容許軸向載荷	N	833	980	1470	3430	4704	5390	10780
輸入軸最大重復彎曲力	N	1078	1470	1078	2548	4067	6958	19208
輸入軸最大重復容許扭矩	N?m	39.2	58.8	93.1	245	392	980	3332
輸入軸抗扭剛度	N?m/ rad	2.74×103	4.12×103	8.43×103	1.67×104	2.74×104	7.35×104	2.84×105
輸入軸的慣性矩(注1)	kg?m2	8.0×10-5	4.75×10-4	1.5×10-3	2.25×10-3	7.0×10-3	2.75×10-2	9.75×10-2
1DWELL  分度精度	sec	±60	±45	±30	±30	±30	±30	±30
2DWELL 分度精度	sec	±120	±90	±60	±60	±60	±60	±60
繰返し精度	sec	30	20	15	15	15	15	15
製品質量	kg	約6.5	約10	約18	約35	約60	約90	約220

注1）輸入軸的慣性矩為停止時的值

項目	單位	25DF/EF/RF	30DF/EF/RF	35DF/EF/RF	40DF	45DF	65DF
工位數		2、3、4、5、6、8、10、12、15、16、18、20、24、30、32、36、40、48
擺動角	deg	5、10、15、30、45、60、90
減速比		3、4、5、6、8、10、12
輸入軸轉速	rpm	0?700	0?200
凸輪曲線		変形臺形、変形正弦、変形等速度
輸出軸容許軸向載荷	N	31360	37240	43120	47040	53900	68600
輸出軸容許徑向載荷	N	40670	46550	53900	58800	73500	93100
輸出軸的容許扭矩	N?m	需計算參考扭矩功能表
輸出軸抗扭剛度	N?m/ rad	4.02×106	6.66×106	9.11×106	1.57×107	3.23×107	1.37×108
輸出軸的慣性矩	kg?m2	1.26	2.79	4.79	9.68	9.75	51.5
輸出軸容許彎曲扭矩	N?m	2450	3136	4018	4998	7056	10780
輸入軸容許軸向載荷	N	15190	17640	19796	21560	24500	45080
輸入軸最大重復彎曲力	N	37240	39200	43120	48020	53900	76440
輸入軸最大重復容許扭矩	N?m	7644	10780	13230	14700	24500	47040
輸入軸抗扭剛度	N?m/ rad	6.76×105	7.74×105	8.33×105	1.08×106	3.43×106	7.35×106
輸入軸的慣性矩(注1)	kg?m2	0.495	2.09	2.31	8.75	12	87.5
1DWELL 分度精度	sec	±30	±30	±20	±20	±20	±20
2DWELL 分度精度	sec	±60	±60	±40	±40	±40	±40
重復精度	sec	15	30	10	20	10	10
產品重量	kg	約520	約900	約1400	約2200	約3500	約8000

* 更多資料，敬請來電咨詢
